CoreXY: Wenn Geschwindigkeit auf Perfektion trifft

Ah, CoreXY! Wer einmal in die Welt des 3D-Drucks eingetaucht ist, kommt an diesem Bewegungssystem kaum vorbei. Wir alle lieben die brachiale Geschwindigkeit, mit der ein gut eingestellter CoreXY-Drucker die Layer nur so auf das Druckbett zaubert. Aber mal ehrlich, Geschwindigkeit ist nur die halbe Miete, oder? Was nützt der schnellste Druck, wenn am Ende ein Spaghetti-Print des Grauens oder ein Modell mit unerklärlichen Artefakten auf uns wartet? Genau hier kommt die wahre Königsdisziplin ins Spiel: die CoreXY Präzision. Viele von uns, die sich an einem CoreXY Bausatz versucht haben, wissen: Die Hardware ist nur der Anfang. Die Magie liegt im Feintuning, in der akribischen Optimierung, die aus einem guten Drucker einen herausragenden macht. Wir tauchen heute tief in die Geheimnisse ein, wie du die maximale Präzision aus deinem geliebten CoreXY-System herauskitzelst. Denn am Ende wollen wir alle diesen „First Layer Porn“ und Modelle, die so sauber sind, dass man sie am liebsten rahmen möchte.

Empfohlene Produkte zu CoreXY Bausatz

FLASHFORGE Adventurer 5M 3D Drucker, Voll Auto-Kalibrierungsdruck mit 1-klick Ma

FLASHFORGE Adventurer 5M 3D Drucker, Voll Auto-Kalibrierungsdruck mit 1-klick Ma

★★★★☆4.1(153)
249,00 €
Auf Lager
. Preis inkl. MwSt., kann sich geändert haben. Maßgeblich ist der Preis auf Amazon.

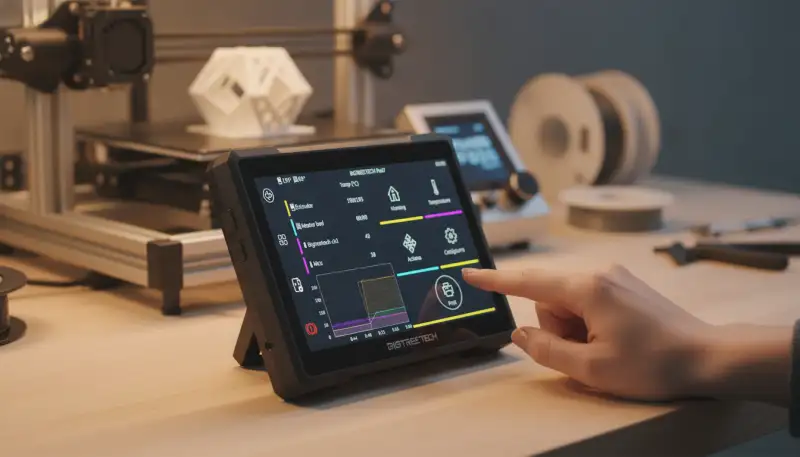

BIGTREETECH Pad 7 Klipper Touchscreen 7 Zoll High-Speed Open-Source Klipper-vorg

BIGTREETECH Pad 7 Klipper Touchscreen 7 Zoll High-Speed Open-Source Klipper-vorg

★★★☆☆3.9(26)
149,99 €
Nur noch 12 auf Lager
. Preis inkl. MwSt., kann sich geändert haben. Maßgeblich ist der Preis auf Amazon.
For Fun-ssor for MERCU-RY One.1 for Cre-ality for Ender5 Pro Plus 3D-Drucker for

For Fun-ssor for MERCU-RY One.1 for Cre-ality for Ender5 Pro Plus 3D-Drucker for

★★☆☆☆2.0(1)
194,04 €
Gewöhnlich versandfertig in 3 bis 4 Tagen
. Preis inkl. MwSt., kann sich geändert haben. Maßgeblich ist der Preis auf Amazon.
Kompatibel mit Creality Ender 3 Core XY Upgrade Kit, E3NG V1.2S 3D-Drucker-Umrüs

Kompatibel mit Creality Ender 3 Core XY Upgrade Kit, E3NG V1.2S 3D-Drucker-Umrüs

316,08 €
Gewöhnlich versandfertig in 6 bis 7 Tagen
. Preis inkl. MwSt., kann sich geändert haben. Maßgeblich ist der Preis auf Amazon.

* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.

Das Besondere am CoreXY-Konzept ist ja die feste Druckplatte und der leichte, bewegliche Druckkopf, der von zwei synchronisierten Riemen angetrieben wird. Das minimiert die bewegten Massen und ermöglicht diese atemberaubenden Geschwindigkeiten. Doch genau diese Leichtigkeit und Komplexität bergen auch die Tücken, wenn es um die ultimative CoreXY Präzision geht. Jede noch so kleine Unregelmäßigkeit im Aufbau oder in den Einstellungen kann sich später als sichtbarer Fehler im Druck niederschlagen. Deshalb ist es entscheidend, die Grundlagen zu verstehen und dann systematisch an der 3D Drucker Stepper Motor-Kalibrierung und der mechanischen Integrität zu arbeiten. Betrachten wir das Ganze mal als eine Art Detektivarbeit, bei der wir jedem potentiellen Übeltäter auf der Spur sind, der unsere Druckergebnisse sabotieren könnte.

Die Mechanik als Fundament der Präzision

Bevor wir uns in die Software-Settings stürzen, müssen wir uns der Hardware widmen. Stell dir vor, du baust ein Hochhaus auf wackeligem Grund – das kann nicht gut gehen, oder? Genauso ist es mit deinem CoreXY-Drucker. Die mechanische Stabilität ist das A und O für eine unübertroffene CoreXY Präzision.

Rahmen: Steifigkeit ist Trumpf

Dein Druckerrahmen ist das Rückgrat des gesamten Systems. Jedes noch so kleine Flexen, jede Vibration wird sich direkt auf deine Druckqualität auswirken. Achte darauf, dass dein Rahmen absolut verwindungssteif ist. Viele preisgünstige Modelle sparen hier oft am Material. Wenn du einen offenen Rahmen hast, überlege, ob du ihn nicht mit zusätzlichen Streben oder Winkeln verstärken kannst. Ein geschlossenes Gehäuse aus stabilen Platten kann hier Wunder wirken. Auch die Art der Profile spielt eine Rolle: Dickere Profile oder solche mit mehr Material im Kern sind oft stabiler. Prüfe alle Schraubverbindungen regelmäßig auf festen Sitz. Es ist erstaunlich, wie oft sich kleine Schrauben im Laufe der Zeit durch Vibrationen lockern können!

Riemenspannung: Die goldene Mitte finden

Die Riemen sind die Lebensadern deines CoreXY-Systems. Sie übertragen die Bewegung der Motoren auf den Druckkopf. Eine falsche Riemenspannung ist ein Garant für unpräzise Druckergebnisse. Sind die Riemen zu locker, kann es zu „Ghosting“ oder „Ringing“ kommen, also zu Geisterbildern oder Wellen auf deinen Druckteilen, weil der Druckkopf nachschwingt. Sind sie zu straff, belastet das die 3D Drucker Stepper Motor-Lager und führt zu vorzeitigem Verschleiß sowie zu unregelmäßigkeiten im Druckbild, weil die Motoren gegen zu hohen Widerstand ankämpfen müssen. Die ideale Spannung ist schwer in N/mm² zu messen, aber du kannst es mit einem einfachen Test herausfinden: Wenn du den Riemen zupfst, sollte er einen tiefen, aber klaren Ton erzeugen, ähnlich einer tiefen Gitarrensaite. Er sollte sich kaum verformen lassen, wenn du ihn mit zwei Fingern drückst, aber auch nicht „wie ein Draht“ anfühlen. Investiere in gute GT2 Riemen; billige Riemen dehnen sich unter Last und sind ein Präzisions-Killer.

Linearschienen und Rollen: Geschmeidigkeit zählt

Ob du auf Linearschienen oder V-Slot-Rollen setzt, entscheidend ist die spielfreie und leichtgängige Bewegung. Bei Rollen solltest du darauf achten, dass sie nicht zu fest angezogen sind (was zu Abnutzung und Ruckeln führt) und auch nicht zu locker (was zu Spiel und Ungenauigkeiten führt). Mit einem Linearschienen Set hast du oft eine höhere Präzision und Steifigkeit, aber auch hier ist die Montage entscheidend. Achte auf eine penible Ausrichtung und regelmäßige Schmierung. Eine ruckelnde Bewegung, die durch verschlissene Rollen oder ungereinigte Schienen entsteht, wird sich gnadenlos in deinen Drucken widerspiegeln.

Software-Optimierung für die ultimative CoreXY Präzision

Nachdem die Mechanik sitzt wie eine Eins, können wir uns der Software widmen. Hier liegt oft noch ungenutztes Potenzial für die CoreXY Optimierung.

E-Steps und Flow Rate: Die Kalibrierung der Extrusion

Der wohl grundlegendste Schritt für jede CoreXY Präzision ist die korrekte Kalibrierung der E-Steps (Extruder Steps per Millimeter). Dein Drucker muss genau wissen, wie viel Filament er pro Schritt extrudieren soll. Eine falsche Einstellung führt zu Über- oder Unterextrusion, was sich in unsauberen Layern, schlechter Haftung oder ungenauen Dimensionen äußert. Miss 100 mm Filament ab, lass den Extruder diese Menge fördern und korrigiere die E-Steps entsprechend. Danach kommt die Flow Rate im Slicer. Diese passt die tatsächlich extrudierte Materialmenge an das spezifische Filament und die Düse an. Ein Flow-Cube-Test hilft dir, den perfekten Wert zu finden, sodass die Wände deines Würfels genau die eingestellte Dicke haben.

Acceleration und Jerk: Die Balance finden

Ein CoreXY-Drucker ist schnell, keine Frage. Aber bedeutet schneller immer besser? Nicht unbedingt, wenn es um die CoreXY Präzision geht. Hohe Beschleunigungs- (Acceleration) und Ruckelwerte (Jerk) können zu Vibrationen und Artefakten führen, besonders bei Richtungswechseln. Reduziere diese Werte schrittweise und beobachte, wie sich die Druckqualität verändert. Oft ist ein leichter Kompromiss bei der Geschwindigkeit ein riesiger Gewinn an Präzision. Es ist ein Tanz zwischen Agilität und Ruhe, den du perfektionieren musst.

Kühlung: Der unsichtbare Helfer

Die Bauteilkühlung wird oft unterschätzt, ist aber entscheidend für saubere Überhänge, Brücken und scharfe Kanten. Eine effektive Kühlung des frisch extrudierten Filaments verhindert Verformungen und sorgt dafür, dass jeder Layer genau dort aushärtet, wo er sein soll. Experimentiere mit verschiedenen Lüftergeschwindigkeiten und wenn dein Drucker es zulässt, mit einem besseren Lüfter-Shroud, der die Luft präziser auf das Bauteil lenkt. Insbesondere bei PLA ist eine gute Kühlung Gold wert. Achte aber darauf, dass die Kühlung nicht zu stark ist, da dies bei manchen Materialien (z.B. ABS) zu Warping führen kann.

Filament-Management: Die Basis für fehlerfreie Drucke

Auch das beste CoreXY-System kann keine Wunder vollbringen, wenn das Filament nicht in Top-Zustand ist. Feuchtigkeit im Filament ist ein häufiger Grund für schlechte Druckqualität – Blasen, ungleichmäßige Extrusion und schlechte Layerhaftung sind die Folge. Ein Filament Trockner ist eine Investition, die sich schnell bezahlt macht. Auch die richtige Lagerung in luftdichten Behältern mit Silikagel ist entscheidend. Und vergiss nicht die PEI Druckplatte: Eine saubere, gut gelevelte Druckplatte ist die Grundlage für jeden erfolgreichen Druck. Eine schlechte Betthaftung oder ein unebenes Druckbett können selbst den besten CoreXY-Drucker in den Wahnsinn treiben.

Fazit: Dein Weg zur CoreXY Perfektion

Die CoreXY Präzision ist kein Zufallsprodukt, sondern das Ergebnis sorgfältiger Mechanik, akribischer Kalibrierung und eines tiefen Verständnisses für die Prozesse. Es ist ein iterativer Prozess, bei dem du dich Schritt für Schritt an das Optimum herantastest. Jeder kleine Testdruck, jedes Benchy, das du „für die Wissenschaft“ druckst, bringt dich näher an die Perfektion. Sei geduldig, sei akribisch und scheue dich nicht, an den Einstellungen zu schrauben. Die Belohnung sind Drucke, die nicht nur schnell, sondern auch unglaublich präzise sind und dein Maker-Herz höherschlagen lassen. Happy Printing, Nerds!
