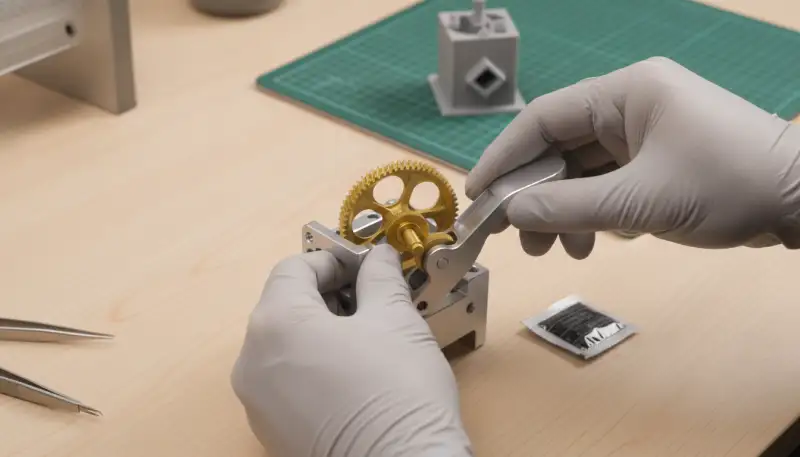

Extruder Optimierung: Bessere 3D-Drucke
Dein Extruder: Das unterschätzte Herzstück des 3D-Drucks
Na, du alter NozzleNerd! Kennst du das Gefühl, wenn ein 3D-Druck einfach perfekt aus dem Drucker kommt? Die Layer sind unsichtbar, die Oberflächen glatt wie ein Babypopo, jedes Detail gestochen scharf. Das ist der Moment, in dem man sich auf die Schulter klopft und weiß: Die ganze Mühe hat sich gelohnt. Aber oft genug erleben wir auch das Gegenteil: Fädenziehen, unsaubere Oberflächen, Lücken in den Layern oder gar der gefürchtete „Spaghetti-Print des Grauens“. Und während man oft die Nozzle, das Druckbett oder die Slicer-Einstellungen verdächtigt, liegt die wahre Ursache für viele dieser Probleme tiefer im System verborgen: Es ist dein Extruder. Ja, der unscheinbare Held, der das Filament durchs System schiebt, ist oft der Schlüssel zur Perfektion. Ein gut eingestellter und gewarteter Extruder ist nicht nur die halbe Miete, er ist das ganze Fundament für erstklassige Druckergebnisse. Wenn du deinem Drucker wirklich etwas Gutes tun und deine Druckqualität auf das nächste Level heben willst, solltest du über ein Extruder Upgrade Kit nachdenken oder zumindest die bestehenden Komponenten überprüfen und optimieren.
Empfohlene Produkte zu Extruder Upgrade Kit
3-Pack 0.2MM+0.4MM+0.6MM Hotend Kit for Bambu Lab P2S/X2D/H2D/H2S,Extruder Upgra
Creality Offizielles K1/K1C/K1 SE/K1 Max Mehrfarben-CFS-Upgrade-Extruder-Kit, in
Creality Offizieller Extruder Upgrade-Kit mit Direktantrieb für Ender-3, Ender 3
Upgrade Ganzmetall Extruder-Zahnrad Set aus Gehärtetem Stahl mit Nano-Beschichtu
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Viele Maker konzentrieren sich auf das Hotend oder die Druckbetthaftung, aber der Extruder ist der Motor, der das Filament präzise und konstant zum Schmelzbereich transportiert. Wenn hier auch nur minimale Ungenauigkeiten auftreten, wirken sich diese direkt auf die Druckqualität aus. Wir reden hier nicht nur von offensichtlichen Fehlern, sondern auch von subtilen Unregelmäßigkeiten, die deine Modelle weniger professionell aussehen lassen. Es ist Zeit, diesen oft übersehenen Bestandteil deines 3D-Druckers genauer unter die Lupe zu nehmen und zu lernen, wie du durch gezielte Maßnahmen und eine sorgfältige Extruder Kalibrierung das Beste aus deinen Drucken herausholst. Bereit, deinen Drucker wirklich zu verstehen?
Warum der Extruder mehr als nur ein Motor ist
Im Kern ist der Extruder dafür zuständig, das Filament mit einer bestimmten Geschwindigkeit und Kraft durch die Nozzle zu drücken. Das klingt simpel, ist aber entscheidend. Stell dir vor, du backst einen Kuchen und der Teig kommt mal zu schnell, mal zu langsam, mal gar nicht aus dem Spritzbeutel – das Ergebnis wäre chaotisch. Genauso ist es beim 3D-Druck. Der Extruder muss das Filament mit absoluter Präzision fördern, damit jede Schicht exakt so aufgetragen wird, wie es der Slicer vorgibt. Ungenauigkeiten führen zu Unterextrusion (zu wenig Material), Überextrusion (zu viel Material), Stringing (Fädenziehen) und schlechten Layer-Adhäsionen. Besonders bei flexiblen Filamenten oder abrasiven Materialien wie Carbon- oder Glasfaser-gefüllten Kunststoffen ist ein robuster und präziser Extruder Gold wert. Hier trennt sich die Spreu vom Weizen, und ein hochwertiges Extruder-Getriebe kann den Unterschied zwischen Frust und „First Layer Porn“ ausmachen.
Die Macht der Präzision: E-Steps und Flow Rate
Der erste Schritt zu einem perfekt arbeitenden Extruder ist die korrekte Einstellung der sogenannten E-Steps (Extruder Steps per Millimeter). Diese Einstellung im Firmware deines Druckers teilt dem Stepper-Motor mit, wie viele Schritte er machen muss, um exakt einen Millimeter Filament zu fördern. Eine falsche Einstellung hier ist die häufigste Ursache für Unter- oder Überextrusion. Die Extruder Kalibrierung der E-Steps ist ein grundlegender Prozess, den jeder Maker beherrschen sollte. Du misst, wie viel Filament dein Extruder tatsächlich fördert, vergleichst es mit dem Sollwert und passt die E-Steps entsprechend an. Das ist keine Raketenwissenschaft, aber es erfordert Sorgfalt und ein gutes 3D Drucker Werkzeugset mit einem präzisen Messschieber. Nach der E-Steps-Kalibrierung kommt die Flow Rate ins Spiel, die du im Slicer einstellst. Sie ist ein Feintuning und berücksichtigt Filament-Toleranzen und andere Faktoren, um sicherzustellen, dass die tatsächlich extrudierte Materialmenge perfekt passt.
Extruder Wartung: So bleibt dein System geschmeidig
Ein oft vernachlässigter Aspekt ist die regelmäßige Extruder Wartung. Dein Extruder ist ein mechanisches Bauteil, das ständig in Bewegung ist und mit Filament in Kontakt kommt. Staub, Filamentreste und Abrieb können sich ansammeln und die Leistung beeinträchtigen. Hier sind ein paar Punkte, die du regelmäßig checken solltest:
- Reinigung des Antriebszahnrads: Das kleine Zahnrad, das das Filament greift und schiebt, kann sich mit Filamentstaub zusetzen. Das führt zu unzureichendem Grip und ungleichmäßiger Förderung. Eine kleine Bürste oder ein Druckluftspray wirken hier Wunder.
- Prüfung der Andruckrolle/Lagers: Die Rolle, die das Filament gegen das Antriebszahnrad drückt, sollte leichtgängig sein und keinen übermäßigen Verschleiß zeigen. Ein verklemmtes oder abgenutztes Lager kann zu ungleichmäßiger Förderung führen.
- Zustand des PTFE-Schlauchs (bei Bowden-Systemen): Wenn du einen Bowden-Extruder hast, ist der PTFE Bowden Schlauch ein kritischer Punkt. Er darf keine Knicke oder innenliegende Abnutzungen aufweisen, da dies den Filamentfluss behindert und zu erhöhtem Reibungswiderstand führt. Regelmäßiger Austausch ist hier ratsam.
- Spannung des Federmechanismus: Die Feder, die den Anpressdruck des Filaments reguliert, kann mit der Zeit ermüden oder falsch eingestellt sein. Achte darauf, dass der Druck nicht zu hoch (kann das Filament quetschen) und nicht zu niedrig (kein ausreichender Grip) ist.
Ein weiterer wichtiger Punkt ist die Qualität des Filaments selbst. Selbst der beste Extruder kämpft, wenn das Filament feucht ist oder unregelmäßige Durchmesser aufweist. Eine Filament Trockenbox kann hier Wunder wirken und die Förderleistung deines Extruders spürbar verbessern.
Tuning-Tipps für den Extruder: Wenn es ins Detail geht
Neben der grundlegenden Extruder Kalibrierung und Wartung gibt es noch einige Tuning-Möglichkeiten, um das letzte Quäntchen Performance herauszukitzeln:
- Retraction-Einstellungen: Diese sind entscheidend, um Stringing zu vermeiden. Die Retraction-Distanz und -Geschwindigkeit müssen perfekt auf dein Hotend, dein Filament und deinen Extruder abgestimmt sein. Hier hilft nur Ausprobieren mit Testtürmen.
- Flussrate für spezielle Filamente: Flexible Filamente oder Filamente mit Füllstoffen erfordern oft eine angepasste Flussrate und manchmal auch eine geringere Retraction-Geschwindigkeit. Ein direkterer Extruder (Direct Drive) ist hier oft im Vorteil, aber auch Bowden-Systeme lassen sich mit den richtigen Einstellungen gut handhaben.
- Nozzle-Auswahl: Auch wenn es nicht direkt der Extruder ist, spielt die Nozzle Set 3D Drucker eine Rolle. Eine abgenutzte oder falsche Nozzle kann den Gegendruck erhöhen und den Extruder unnötig belasten oder zu unsauberen Extrusionen führen. Regelmäßiger Wechsel, besonders bei abrasiven Filamenten, ist Pflicht.
- Stepper-Motor-Dämpfung: Für leisere und präzisere Bewegungen können Stepper Motor Dämpfer am Extruder-Motor helfen, Vibrationen zu reduzieren, was sich positiv auf die Druckqualität auswirken kann.
Es ist ein iterativer Prozess, aber die Belohnung sind fehlerfreie, qualitativ hochwertige Drucke, die dich stolz machen werden. Denk daran: Dein 3D-Drucker ist nur so gut wie seine schwächste Komponente. Und oft genug ist es der Extruder, der ein wenig mehr Liebe und Aufmerksamkeit braucht.
Fazit: Dein Extruder – Der Weg zur Perfektion
Die Optimierung deines Extruders ist kein Hexenwerk, sondern eine Investition in die Qualität deiner 3D-Drucke. Von der sorgfältigen Extruder Kalibrierung der E-Steps bis zur regelmäßigen Extruder Wartung und den feinen Tuning-Einstellungen – jeder Schritt trägt dazu bei, dass dein Drucker zuverlässiger und präziser arbeitet. Nimm dir die Zeit, deinen Extruder zu verstehen und zu optimieren. Du wirst erstaunt sein, welchen Unterschied das machen kann. Plötzlich gehören Stringing und unsaubere Oberflächen der Vergangenheit an, und deine Modelle sehen aus, als kämen sie direkt aus einer professionellen Fertigung. Also, worauf wartest du? Schnapp dir deinen Messschieber, eine Bürste und tauche ein in die Welt der Extruder-Optimierung. Deine zukünftigen 3D-Drucke werden es dir danken!
Häufig gestellte Fragen
Warum ist die Extruder Kalibrierung für meinen 3D-Drucker so entscheidend?
Hey NozzleNerd! Stell dir vor, der Extruder ist das Herzstück deines 3D-Druckers. Er pumpt das geschmolzene Filament präzise durch die Düse. Ist dieses Herz nicht richtig kalibriert, ist das, als würde ein Marathonläufer mit ungleichmäßigen Schritten rennen – das Ergebnis ist chaotisch! Eine exakte Extruder-Kalibrierung stellt sicher, dass genau die richtige Menge Material gefördert wird. Das verhindert nicht nur unschöne Fehler wie Fädenziehen (Stringing) oder Lücken in den Layern (Underextrusion), sondern sorgt auch für die glatte, detailreiche Oberfläche, die wir alle lieben. Ohne sie ist jeder Druck ein Glücksspiel, und wir wollen doch keine Spaghetti-Prints des Grauens, oder? Wer auf Premium-Ergebnisse aus ist, kommt um diese Optimierung nicht herum. Manchmal kann schon ein einfacher Wechsel zu einem Extruder Upgrade Kit mit präziseren Zahnrädern Wunder wirken, um die Grundlage für konsistente Ergebnisse zu schaffen.
Empfohlene Produkte zu Extruder Upgrade Kit
3-Pack 0.2MM+0.4MM+0.6MM Hotend Kit for Bambu Lab P2S/X2D/H2D/H2S,Extruder Upgra
Creality Offizielles K1/K1C/K1 SE/K1 Max Mehrfarben-CFS-Upgrade-Extruder-Kit, in
Creality Offizieller Extruder Upgrade-Kit mit Direktantrieb für Ender-3, Ender 3
Upgrade Ganzmetall Extruder-Zahnrad Set aus Gehärtetem Stahl mit Nano-Beschichtu
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Wie kalibriere ich die E-Steps meines Extruders Schritt für Schritt?
Die E-Steps, oder Extruder Steps per Millimeter, sind der heilige Gral der Extruder-Kalibrierung! Hier ist der Nerd-Weg, um sie perfekt einzustellen:
- Vorbereitung: Heiz dein Hotend auf die normale Drucktemperatur auf. Entferne das Filament, das gerade drin ist, und lade ein frisches Stück.
- Befehl senden: Verbinde deinen Drucker mit einem Terminalprogramm (z.B. Pronterface, OctoPrint) und sende den Befehl
M92 Exxx(wobei xxx deine aktuellen E-Steps sind) um den Wert auszulesen. Sende dannG92 E0, um den Extruderzähler zurückzusetzen. - Messen: Markiere das Filament genau 120 mm oberhalb des Extrudereingangs.
- Extrudieren: Sende den Befehl
G1 E100 F60. Damit extrudierst du 100 mm Filament mit einer langsamen Geschwindigkeit von 60 mm/Minute. - Nachmessen: Wenn der Extruder fertig ist, miss den Abstand von der Extrudereingangskante zu deiner Markierung. Ziehe diesen Wert von den ursprünglichen 120 mm ab. Die Differenz sollte idealerweise 20 mm betragen.
- Berechnen: Ist der Wert nicht exakt 20 mm, berechne die neuen E-Steps mit der Formel:
(Aktuelle E-Steps * 100) / tatsächlich extrudiertes Filament. - Speichern: Sende
M92 E[NEUER_WERT]und dannM500, um den Wert im EEPROM zu speichern. OhneM500sind die Änderungen nach dem Neustart weg – und das wäre ärgerlich!
Ein hochwertiges 3D Drucker Werkzeugset mit präzisen Messschiebern ist hierbei Gold wert!
Empfohlene Produkte zu 3D Drucker Werkzeugset
Creality 3D Drucker Tool Kit Pro 74pcs Toolkit, Modell-Nachbearbeitung 3D Drucke
Creality 3D Drucker Tool Kit Pro 74-teilig – Professionelles 3D Drucker Werkzeug
3D Drucker Tool Kit,201PCS Modell-Nachbearbeitung 3D Drucker Werkzeug Kit,Düsenr
3D Drucker Zubehör Kit, 3D Drucker Werkzeug Kit, Mintion 73 PCS 3D Drucker Zubeh
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Welche gängigen Druckprobleme deuten auf einen falsch kalibrierten Extruder hin?
Ein falsch kalibrierter Extruder ist der Ursprung vieler kleiner und großer Ärgernisse im 3D-Druck. Kennst du das? Du startest einen Druck voller Vorfreude, nur um dann festzustellen, dass das Ergebnis alles andere als perfekt ist. Hier sind die klassischen Warnsignale:
- Underextrusion (Materialmangel): Das Filament wird nicht ausreichend gefördert. Du siehst Lücken in den Layern, dünne Wände, die nicht richtig schließen, oder dein Druck ist brüchig. Das ist oft ein Zeichen dafür, dass die E-Steps zu niedrig sind.
- Overextrusion (Materialüberschuss): Zu viel Material wird gefördert. Die Layer quellen hervor, es bilden sich unschöne Klumpen, die Oberflächen sind rau, und feine Details gehen verloren. Deine Düse könnte sogar über das überschüssige Material schaben. Hier sind die E-Steps wahrscheinlich zu hoch.
- Stringing (Fädenziehen): Dünne Fäden ziehen sich zwischen den gedruckten Teilen. Auch wenn Retraction-Einstellungen eine Rolle spielen, kann Overextrusion das Problem verschlimmern, da mehr Material vorhanden ist, das Fäden ziehen kann.
- Unsaubere Oberflächen: Egal ob zu viel oder zu wenig Material – die Oberfläche leidet. Statt glatt und präzise, wirkt sie uneben oder unfertig.
- Dimensionale Ungenauigkeit: Wenn deine Teile nicht die exakten Maße haben, die du im CAD entworfen hast, könnte das an einer fehlerhaften Extrusion liegen.
Manchmal können auch eine verstopfte Düse oder feuchtes Filament ähnliche Symptome verursachen. Ein gutes Düsenreinigungsset und eine Filament Trocknerbox sind daher essenzielle Werkzeuge im Kampf gegen diese Probleme.
Empfohlene Produkte zu Düsenreinigungsset
Creality 3D Drucker Tool Kit Pro 74pcs Toolkit, Modell-Nachbearbeitung 3D Drucke
56 Stück Entgrater 3D Druck Kit, 3D Drucker Werkzeug mit Düsenreinigungsset,Schn
TIOPY 42Stk 3D Drucker Düsenreinigungsset, 0.15/0.20/0.25/0.30/0.35/0.4/0.5/0.6/
Giantree 60 Stück 3D Drucker Düsen Reinigungs Nadel, 3D Drucker Düsenreinigungss
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Wie oft sollte ich meinen Extruder kalibrieren oder überprüfen?
Als echter NozzleNerd weißt du: Regelmäßige Wartung ist der Schlüssel zu dauerhaft guten Druckergebnissen! Die Extruder-Kalibrierung ist keine einmalige Sache, die man abhakt und nie wieder ansieht. Sie ist eher ein Lebenszyklus-Ereignis, das von verschiedenen Faktoren abhängt:
- Nach Hardware-Änderungen: Jedes Mal, wenn du Komponenten am Extruder austauschst – sei es ein neues Direktantrieb Extruder, andere Zahnräder oder sogar ein neuer Schrittmotor – solltest du die E-Steps neu kalibrieren. Die Mechanik ändert sich, und damit auch die Materialförderung.
- Bei Filament-Wechsel: Auch wenn die E-Steps primär die mechanische Förderung betreffen, kann ein Wechsel zu einem anderen Filamenttyp oder sogar einer anderen Marke des gleichen Typs subtile Unterschiede in der Reibung oder im Durchmesser aufweisen, die eine Feinjustierung der Flow-Rate (und damit indirekt der Extrusion) erforderlich machen. Es ist ratsam, zumindest eine kleine Testreihe zu drucken.
- Bei Problemen: Wenn du plötzlich mit Fädenziehen, Underextrusion oder Overextrusion zu kämpfen hast, obwohl deine Einstellungen vorher gepasst haben, ist die Extruder-Kalibrierung einer der ersten Punkte auf deiner Checkliste.
- Regelmäßige Überprüfung: Selbst wenn alles super läuft, schadet eine jährliche oder halbjährliche Überprüfung nicht. Mechanische Teile können sich abnutzen, und kleine Abweichungen können sich über die Zeit einschleichen.
Kurz gesagt: Wenn du etwas am Extruder änderst oder wenn deine Drucke plötzlich nicht mehr makellos sind, ist es Zeit für eine erneute Kalibrierung. Das ist wie der Boxenstopp für deinen Rennwagen!
Welche Hardware-Upgrades können die Extrusionsqualität meines 3D-Druckers verbessern?
Du willst das Maximum aus deinem Drucker rausholen? Dann ist ein Blick auf Extruder-Hardware-Upgrades Pflicht! Hier sind ein paar coole Mods, die deine Extrusionsqualität auf das nächste Level heben:
- Ganzmetall-Extruder-Zahnrad-Sets: Die Standard-Zahnräder können sich abnutzen oder nicht präzise genug sein. Ein Upgrade auf ein Extruder Zahnrad Set aus gehärtetem Stahl mit Nano-Beschichtung sorgt für einen besseren Grip auf dem Filament und eine extrem präzise Förderung. Weniger Schlupf, mehr Kontrolle – das ist First Layer Porn!
- Direktantriebs-Extruder: Weg vom Bowden-System! Ein Direktantrieb Extruder, der direkt über dem Hotend sitzt, reduziert den Filamentweg drastisch. Das verbessert die Retraction, minimiert Stringing und ermöglicht den Druck von flexiblen Materialien wie TPU viel einfacher.
- Hochleistungs-Hotends: Ein leistungsstarkes Hotend wie ein Keramik Hotend oder ein Hochleistungs Extruder mit spezieller Beschichtung sorgt für eine gleichmäßigere und schnellere Schmelze. Das ist besonders wichtig für High-Speed-Drucker.
- Schrittmotor-Dämpfer: Auch wenn es nicht direkt die Extrusion beeinflusst, können Schrittmotor Dämpfer Vibrationen reduzieren, was indirekt zu ruhigeren Bewegungen und damit potenziell saubereren Drucken führen kann.
Diese Upgrades sind nicht nur Spielereien, sondern echte Performance-Booster für dein Hobby!
Empfohlene Produkte zu Extruder Zahnrad Set
K1 Extruder Gear Kit Schwarz Vernickelt Gehärteter Stahl Filamentantrieb Extrude
K1 Max Extruder-Zahnrad 2 Stück Nickel-plated Alloy Gears Compatible with Creali
EFUTURETIME Extruder Gear für Bambulab X1C/P1P/P1S 3D Drucker, Messing Extruder
EFUTURETIME Extruder Zahnrad für Bambulab A1/A1 Mini 3D Drucker, Gehärteter Stah
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Welchen Einfluss hat das Filament auf die Extrusion, und wie kann ich es optimieren?
Filament ist nicht gleich Filament, mein Freund! Die Qualität und der Zustand deines Filaments haben einen massiven Einfluss auf die Extrusion und damit auf die Endqualität deines Drucks. Hier sind die Hauptfaktoren und wie du sie optimieren kannst:
- Feuchtigkeit: Das ist der größte Übeltäter! Feuchtes Filament führt zu Blasenbildung, Zischen aus der Düse, schlechter Layerhaftung, erhöhtem Stringing und einer insgesamt schlechten Oberflächenqualität. Es sieht aus, als würde dein Druck "kochen". Die Lösung? Eine Filament Trocknerbox oder eine Filament Aufbewahrungsbox mit Trockenmitteln ist absolut essenziell, um dein Material trocken zu halten und feuchtes Filament wieder in Topform zu bringen.
- Durchmesser-Toleranz: Günstiges Filament kann starke Schwankungen im Durchmesser aufweisen. Ist es mal dicker, mal dünner, kann dein Extruder nicht konstant die richtige Menge fördern, was zu Underextrusion oder Overextrusion führt. Investiere hier in Qualitätsfilament!
- Materialeigenschaften: Jedes Material (PLA, PETG, ABS, TPU etc.) hat unterschiedliche Fließeigenschaften und erfordert spezifische Temperaturen und Retraction-Einstellungen. Passe deine Slicer-Profile an das jeweilige Material an.
- Reinheit: Verunreinigungen im Filament können zu Düsenverstopfungen führen, die die Extrusion behindern. Ein Düsenreinigungsset sollte daher immer griffbereit sein.
Optimale Filament-Lagerung und -Vorbereitung sind die halbe Miete für perfekte Extrusion!
Empfohlene Produkte zu Filament Trocknerbox
eSUN PLA Filament 1.75mm, PLA Basic 3D Drucker Filament Maßgenauigkeit +/- 0.03m
eSUN PLA Filament 1.75mm, PLA Basic 3D Drucker Filament Maßgenauigkeit +/- 0.03m
eSUN PLA Filament 1.75mm, PLA Basic 3D Drucker Filament Maßgenauigkeit +/- 0.03m
eSUN PLA Filament 1.75mm, PLA Basic 3D Drucker Filament Maßgenauigkeit +/- 0.03m
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Welche Werkzeuge sind für die Extruder-Wartung und Kalibrierung unerlässlich?
Ein echter Maker ist nur so gut wie seine Werkzeuge! Für die Extruder-Wartung und Kalibrierung gibt es einige Must-haves, die in keiner Werkstatt fehlen dürfen:
- Messschieber (digitale Schieblehre): Absolut unverzichtbar! Für die präzise Messung des extrudierten Filaments bei der E-Steps-Kalibrierung. Millimetergenauigkeit ist hier entscheidend.
- Cutter/Seitenschneider: Zum sauberen Abschneiden des Filaments. Ein scharfer Schnitt verhindert, dass das Filament beim Laden klemmt.
- Inbusschlüssel-Set: Für die Montage, Demontage und Justierung der Extruderkomponenten.
- Düsenreinigungsnadeln: Kleine Helfer gegen große Probleme! Wenn die Düse verstopft ist, geht nichts mehr. Ein Düsenreinigungsset mit verschiedenen Nadelstärken sollte immer zur Hand sein.
- Drahtbürste: Um hartnäckige Filamentreste von der Düse zu entfernen.
- Antistatische Pinzette: Für feine Arbeiten am Extruder und zum Entfernen kleiner Fäden.
- Spachtel/Schaber: Nicht direkt für den Extruder, aber um Testdrucke wie Kalibrierungs-Cubes vom Druckbett zu lösen.
- Multimeter: Für die Fehlersuche an elektrischen Komponenten, falls mal ein Schrittmotor Kabel oder ein Schrittmotor Treiber Ärger macht.
Ein gut sortiertes Professionelles 3D Drucker Tool Kit enthält oft schon viele dieser nützlichen Helfer und ist eine hervorragende Investition für jeden ambitionierten 3D-Drucker!
Was sind die häufigsten Fehler, die bei der Extruder-Kalibrierung gemacht werden, und wie vermeide ich sie?
Auch beim Kalibrieren schleichen sich gerne mal Fehler ein, die uns NozzleNerds graue Haare wachsen lassen. Aber keine Sorge, mit diesen Tipps vermeidest du die gängigsten Fallen:
- Vergessen, die E-Steps zu speichern: Der absolute Klassiker! Du kalibrierst alles perfekt, freust dich über die neuen Werte, schaltest den Drucker aus – und beim nächsten Start ist alles weg. Immer den
M500-Befehl am Ende senden, um die Werte im EEPROM zu speichern! - Ungenaue Messungen: Ein Lineal statt eines Messschiebers? Das ist ein No-Go! Auf den Millimeter (oder sogar Zehntelmillimeter) kommt es an. Investiere in einen guten digitalen Messschieber für präzise Ergebnisse.
- Zu schnelles Extrudieren: Wenn du das Filament zu schnell extrudierst (z.B. mit
F500stattF60), kann der Extruder schlupfen oder das Filament sich stauen. Das führt zu falschen Messwerten. Immer langsam und kontrolliert extrudieren! - Kalibrieren mit verstopfter Düse: Wenn die Düse nicht frei ist, kann nicht die volle Menge Filament extrudiert werden, was zu einem falschen E-Step-Wert führt. Immer vor der Kalibrierung sicherstellen, dass die Düse sauber ist. Ein Nozzle Reinigungsset ist dein bester Freund hierbei.
- Nicht die tatsächliche Drucktemperatur verwenden: Die Viskosität des Filaments ändert sich mit der Temperatur. Kalibriere immer bei der Temperatur, mit der du auch druckst, um realistische Ergebnisse zu erzielen.
- Ignorieren von Flow-Rate-Einstellungen: Die E-Steps kalibrieren die mechanische Förderung. Die Flow-Rate im Slicer ist eine zusätzliche Feinjustierung, die du nach der E-Step-Kalibrierung vornehmen solltest, um das Filamentvolumen für jedes Material perfekt anzupassen.
Mit Achtsamkeit und den richtigen Werkzeugen wird deine Extruder-Kalibrierung zum Kinderspiel!
Gibt es spezielle Kalibrierungsstrategien für verschiedene Filamenttypen?
Absolut, mein lieber 3D-Druck-Enthusiast! Während die E-Steps deines Extruders eine grundlegende mechanische Einstellung sind, die für alle Filamente gleich sein sollte, gibt es definitiv filamenttypspezifische Strategien, die du beachten musst, um das Optimum aus jedem Material herauszuholen. Denk daran: jedes Filament ist ein kleiner Prinz oder eine kleine Prinzessin mit eigenen Vorlieben!
- PLA: Relativ unkompliziert. Nach der E-Step-Kalibrierung konzentriere dich auf die optimale Drucktemperatur und ggf. eine leichte Anpassung der Flow-Rate im Slicer, um glatte Oberflächen zu erzielen.
- PETG: Oft anfälliger für Stringing. Hier ist eine präzise Retraction-Einstellung entscheidend, aber auch eine minimale Overextrusion kann das Problem verstärken. Eine genaue E-Step-Kalibrierung und eine leicht reduzierte Flow-Rate (z.B. 95%) können Wunder wirken.
- ABS: Benötigt höhere Temperaturen und ist anfällig für Warping. Die Extrusion muss sehr konstant sein, um Layer-Delamination zu vermeiden. Eine gute Filament Trocknerbox ist hier fast Pflicht, da ABS Feuchtigkeit zieht.
- TPU (flexible Filamente): Das ist die Königsdisziplin! Flexible Filamente verlangen oft einen Direktantrieb Extruder, da der Bowden-Schlauch zu viel Spielraum für das flexible Material bietet. Niedrige Druckgeschwindigkeiten und eine sehr geringe oder gar keine Retraction sind hier oft der Schlüssel zum Erfolg.
- Spezialfilamente (Carbon-Fiber, Holz, Glow-in-the-Dark): Diese abrasiven Filamente können deine Düse schnell verschleißen. Ein Upgrade auf eine gehärtete Stahldüse oder ein Keramik Hotend ist hier dringend empfohlen. Auch hier ist die Flow-Rate oft anzupassen.
Nach der grundlegenden E-Step-Kalibrierung für den Extruder selbst, ist es entscheidend, für jeden Filamenttyp eigene Slicer-Profile zu erstellen und dort die Flow-Rate, Retraction und Temperaturen akribisch einzustellen. So wird jeder Druck zum Meisterwerk!
